3.Docker网络大揭秘

soulballad
2021-03-08 / 0 评论 / 0 点赞 / 51 阅读 / 8,805 字
温馨提示:
本文最后更新于 2022-03-03,若内容或图片失效,请留言反馈。部分素材来自网络,若不小心影响到您的利益,请联系我们删除。

docker网络官网https://docs.docker.com/network/

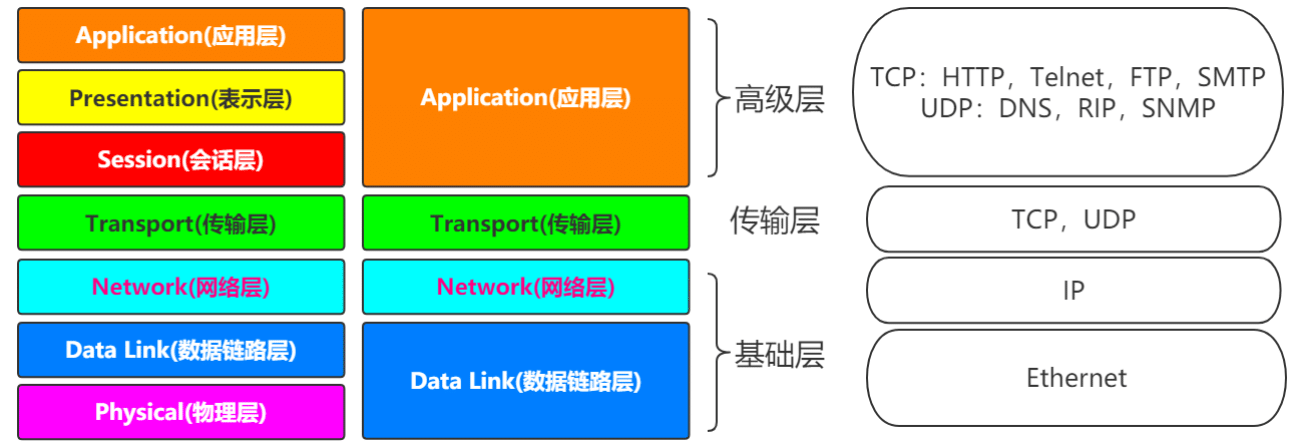

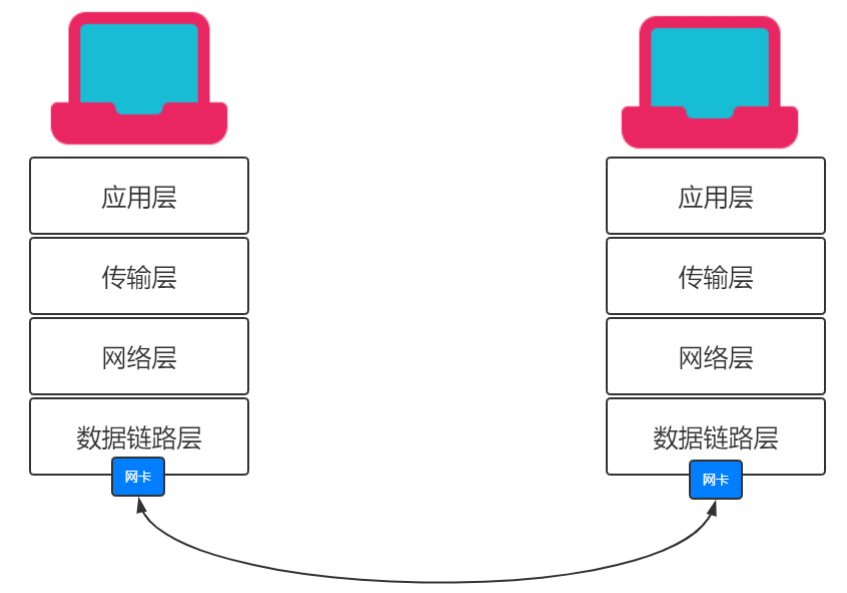

1 计算机网络模型

![](https://soulballad.coding.net/p/picgo/d/img/git/raw/master/2021/07/24/20210308213138.png)

![](https://soulballad.coding.net/p/picgo/d/img/git/raw/master/2021/07/24/20210308213201.png)

2 Linux中网卡

2.1 查看网卡[网络接口]

01-ip link show

02-ls /sys/class/net

(https://soulballad.coding.net/p/picgo/d/img/git/raw/master/2021/07/24/20210308213220.png)

03-ip a

2.2 网卡

2.2.1 ip a解读

状态:UP/DOWN/UNKOWN等
link/ether:MAC地址
inet:绑定的IP地址

2.2.2 配置文件

在Linux中网卡对应的其实就是文件,所以找到对应的网卡文件即可

比如:cat /etc/sysconfig/network-scripts/ifcfg-eth0

2.2.3 给网卡添加IP地址

当然,这块可以直接修改 ifcfg-* 文件,但是我们通过命令添加试试

(1)ip addr add 192.168.0.100/24 dev eth0

(2)删除IP地址
ip addr delete 192.168.0.100/24 dev eth0

2.2.4 网卡启动与关闭

重启网卡:service network restart / systemctl restart network

启动/关闭某个网卡:ifup/ifdown eth0 or ip link set eth0 up/down

3 Network Namespace

在linux上,网络的隔离是通过 network namespace 来管理的,不同的network namespace是互相隔离的

ip netns list:查看当前机器上的 network namespace

network namespace 的管理

ip netns list        #查看
ip netns add ns1     #添加
ip netns delete ns1  #删除

3.1 namespace实战

  1. 创建一个 network namespace

    ip netns add ns1

  2. 查看该namespace下网卡的情况

    ip netns exec ns1 ip a


  3. 启动ns1上的lo网卡

    ip netns exec ns1 ifup lo
    or
    ip netns exec ns1 ip link set lo up

  4. 再次查看
    可以发现state变成了UNKOWN

    ip netns exec ns1 ip a


  5. 再次创建一个network namespace

    ip netns add ns2
    ip netns exec ns2 ifup lo


  6. 此时想让两个namespace网络连通起来
    veth pair :Virtual Ethernet Pair,是一个成对的端口,可以实现上述功能

  7. 创建一对link,也就是接下来要通过veth pair连接的link

    ip link add veth-ns1 type veth peer name veth-ns2

  8. 查看link情况

    ip link


  9. 将veth-ns1加入ns1中,将veth-ns2加入ns2中

    ip link set veth-ns1 netns ns1
    ip link set veth-ns2 netns ns2
    ip link show


    发现少了两块网卡,这两块网卡分别被派给 ns1 和 ns2

  10. 查看宿主机和ns1,ns2的link情况

    ip link
    ip netns exec ns1 ip link
    ip netns exec ns2 ip link


  11. 此时veth-ns1和veth-ns2还没有ip地址,显然通信还缺少点条件

     ip netns exec ns1 ip addr add 192.168.0.11/24 dev veth-ns1
     ip netns exec ns2 ip addr add 192.168.0.12/24 dev veth-ns2


    这里根据实际情况添加的ip是 172.16.11.11/24

  12. 再次查看,发现state是DOWN,并且还是没有IP地址

     ip netns exec ns1 ip link
     ip netns exec ns2 ip link


  13. 启动veth-ns1和veth-ns2

     ip netns exec ns1 ip link set veth-ns1 up
     ip netns exec ns2 ip link set veth-ns2 up


  14. 再次查看,发现state是UP,同时有IP

     ip netns exec ns1 ip a
     ip netns exec ns2 ip a


  15. 此时两个network namespace互相ping一下,发现是可以ping通的

     ip netns exec ns1 ping 192.168.0.12
     ip netns exec ns2 ping 192.168.0.11


2.2 Container的NS

按照上面的描述,实际上每个container,都会有自己的network namespace,并且是独立的,我们可以进入
到容器中进行验证

  1. 不妨创建两个container看看?

    docker run -d --name tomcat01 -p 8081:8080 tomcat
    docker run -d --name tomcat02 -p 8082:8080 tomcat


  2. 进入到两个容器中,并且查看ip

    docker exec -it tomcat01 ip a
    docker exec -it tomcat02 ip a


  3. 互相 ping一下是可以ping通的

值得我们思考的是,此时tomcat01和tomcat02属于两个network namespace,是如何能够ping通的?
有些小伙伴可能会想,不就跟上面的namespace实战一样吗?注意这里并没有veth-pair技术

4 深入分析container网络-Bridge

4.1 docker0默认bridge

  1. 查看centos的网络:ip a,可以发现

    3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
        link/ether 02:42:8e:e1:62:9f brd ff:ff:ff:ff:ff:ff
        inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
           valid_lft forever preferred_lft forever
        inet6 fe80::42:8eff:fee1:629f/64 scope link
           valid_lft forever preferred_lft forever
    21: veth9053ca2@if20: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
        link/ether 9a:ae:93:25:4d:f9 brd ff:ff:ff:ff:ff:ff link-netnsid 2
        inet6 fe80::98ae:93ff:fe25:4df9/64 scope link
           valid_lft forever preferred_lft forever
    23: veth5a11411@if22: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue master docker0 state UP group default
        link/ether 56:b0:2c:db:26:08 brd ff:ff:ff:ff:ff:ff link-netnsid 3
        inet6 fe80::54b0:2cff:fedb:2608/64 scope link
           valid_lft forever preferred_lft forever

  2. 查看容器tomcat01的网络:docker exec -it tomcat01 ip a,可以发现

    1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
        link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
        inet 127.0.0.1/8 scope host lo
           valid_lft forever preferred_lft forever
    20: eth0@if21: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default
        link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff link-netnsid 0
        inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
           valid_lft forever preferred_lft forever

  3. 在centos中ping一下tomcat01的网络,发现可以ping通
    ping 172.17.0.2

    [root@bogon ~]# ping 172.17.0.2
    PING 172.17.0.2 (172.17.0.2) 56(84) bytes of data.
    64 bytes from 172.17.0.2: icmp_seq=1 ttl=64 time=0.120 ms
    64 bytes from 172.17.0.2: icmp_seq=2 ttl=64 time=0.060 ms
    64 bytes from 172.17.0.2: icmp_seq=3 ttl=64 time=0.056 ms

  4. 既然可以ping通,而且centos和tomcat1又属于不同的network namespace,是怎么连接的?
    很显然,跟之前的实战是一样的,画个图

  5. 也就是说,在tomcat01中有一个eth0和centos的docker0中有一个veth3是成对的,类似于之前实战中的
    veth-ns1和veth-ns2,不妨再通过一个命令确认下:brctl

     # 安装一下:
    yum install bridge-utils
    brctl show


  6. 那为什么tomcat01和tomcat02能ping通呢?不多说,直接上图

  7. 这种网络连接方法我们称之为Bridge,其实也可以通过命令查看docker中的网络模式:docker network ls
    bridge也是docker中默认的网络模式

  8. 不妨检查一下bridge:docker network inspect bridge

    "Containers": {
        "6ad312b32f62b48935f3c95c58ae061df710bfebbd3d721b467507b9516eeb81": {
            "Name": "tomcat02",
            "EndpointID":
            "aa9c612c79f867e874d0cae1aab45374373b61e9cdbe79925d07ae2e89a1cca0",
            "MacAddress": "02:42:ac:11:00:03",
            "IPv4Address": "172.17.0.3/16",
            "IPv6Address": ""
        },
        "f49fc396d8e04f2b330163d91bb5d1482715202b4e2fd0c7f42833722787742a": {
            "Name": "tomcat01",
            "EndpointID":
            "c5440b063e8fc0c9c44f3f61bf68f577283417eb23cfa9a361d37973d01a8ba5",
            "MacAddress": "02:42:ac:11:00:02",
            "IPv4Address": "172.17.0.2/16",
            "IPv6Address": ""
        }
    }

  9. 在tomcat01容器中是可以访问互联网的,顺便把这张图画一下咯,NAT是通过iptables实现的

4.2 创建自己的network

  1. 创建一个network,类型为bridge

    docker network create tomcat-net
    or
    docker network create --subnet=172.18.0.0/24 tomcat-net

  2. 查看已有的 network:docker network ls

    NETWORK ID          NAME                DRIVER              SCOPE
    a1aa0d802154        bridge              bridge              local
    058b2ea4bf85        host                host                local
    0604ff19e224        none                null                local
    3012e3afd264        tomcat-net          bridge              local

  3. 查看tomcat-net详情信息:

    docker network inspect tomcat-net


    可以发现 tomcat-net 的网段在 172.18.0.*

  4. 创建tomcat的容器,并且指定使用 tomcat-net

    docker run -d --name custom-net-tomcat --network tomcat-net tomcat

  5. 查看custom-net-tomcat的网络信息

    docker exec -it custom-net-tomcat ip a


    custom-net-tomcat 的 ip 是 172.18.0.2,在 172.18 网段

  6. 查看网卡信息

    ip a


  7. 查看网卡接口 brctl show

  8. 此时在custom-net-tomcat容器中ping一下tomcat01的ip会如何?发现无法ping通

    docker exec -it custom-net-tomcat ping 172.17.0.2
    PING 172.17.0.2 (172.17.0.2) 56(84) bytes of data.
    ^C
    --- 172.17.0.2 ping statistics ---
    4 packets transmitted, 0 received, 100% packet loss, time 3000ms

  9. 此时如果tomcat01容器能够连接到tomcat-net上应该就可以咯

    docker network connect tomcat-net tomcat01

  10. 查看tomcat-net网络,可以发现tomcat01这个容器也在其中

  11. 此时进入到tomcat01或者custom-net-tomcat中,不仅可以通过ip地址ping通,而且可以通过名字ping
    到,这时候因为都连接到了用户自定义的tomcat-net bridge上

    docker exec -it tomcat01 bash


    但是ping tomcat02是不通的

5 深入分析Container网络-Host & None

5.1 Host

  1. 创建一个tomcat容器,并且指定网络为host

    docker run -d --name my-tomcat-host --network host tomcat

  2. 查看ip地址

    docker exec -it my-tomcat-host ip a

    可以发现和centos是一样的

  3. 检查host网络

    "Containers": {
        "e1f00d47db344b6688e99c0f5b393e232309fbe1a4d9c3fc3e1ce7c107f3312d": {
            "Name": "my-tomcat-host",
            "EndpointID":
            "f08456d9dca024cf6f911f8d32329ba2587ea89554c96b77c32698ace6998525",
            "MacAddress": "",
            "IPv4Address": "",
            "IPv6Address": ""
        }
    }


使用 host 网络不需要进行端口映射

5.2 None

  1. 创建一个tomcat容器,并且指定网络为none

    docker run -d --name my-tomcat-none --network none tomcat

  2. 查看ip地址

    docker exec -it my-tomcat-none ip a

    1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
        link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
        inet 127.0.0.1/8 scope host lo
           valid_lft forever preferred_lft forever

  3. 检查none网络

    "Containers": {
        "bb3f0db4fa76a25b5377da9c3bbf087ac7ef0de0a3f9c37a4ae959983d33105c": {
            "Name": "my-tomcat-none",
            "EndpointID":
            "26055c08c968f9d6d03d10b3b66dfea004c35f5d2bd4067a2306566973e92f9e",
            "MacAddress": "",
            "IPv4Address": "",
            "IPv6Address": ""
        }
    }


6 端口映射及折腾

6.1 端口映射

  1. 创建一个tomcat容器,名称为port-tomcat

    docker run -d --name port-tomcat tomcat

  2. 思考一下要访问该tomcat怎么做?肯定是通过ip:port方式

    docker exec -it port-tomcat bash
    curl localhost:8080

  3. 那如果要在centos7上访问呢?

    docker exec -it port-tomcat ip a     ---->得到其ip地址,比如172.17.0.4
    curl 172.17.0.4:8080


    小结:之所以能够访问成功,是因为centos上的docker0连接了port-tomcat的network namespace

  4. 那如果要在centos7通过curl localhost方式访问呢?显然就要将port-tomcat的8080端口映射到centos上

    docker rm -f port-tomcat
    docker run -d --name port-tomcat -p 8090:8080 tomcat
    curl localhost:8090


6.2 折腾

(1)centos7是运行在win10上的虚拟机,如果想要在win10上通过ip:port方式访问呢?

#此时需要centos和win网络在同一个网段,所以在Vagrantfile文件中

#这种方式等同于桥接网络。也可以给该网络指定使用物理机哪一块网卡,比如
#config.vm.network"public_network",:bridge=>'en1: Wi-Fi (AirPort)'
config.vm.network"public_network"

centos7: ip a    --->192.168.8.118
win10:浏览器访问   192.168.8.118:9080

(2)如果也想把centos7上的8090映射到win10的某个端口呢?然后浏览器访问localhost:port

#此时需要将centos7上的端口和win10上的端口做映射
config.vm.network"forwarded_port",guest:8098,host:8090

#记得vagrant reload生效一下
win10:浏览器访问   localhost:8098

6.3 画个图强化一下

什么?上面的过程还是觉得有些难理解?不急,画个图展现一下

7 多机之间的container通信

多机之间的container通信[放到Docker Swarm中详细聊]

在同一台centos7机器上,发现无论怎么折腾,我们一定有办法让两个container通信。
那如果是在两台centos7机器上呢?画个图

(1)使得两边的eth0能够通信

(2)前提要确保spring-boot-project container和mysql container的IP地址不一样

(3)将spring-boot-project中的所有信息当成eth0要传输给另外一端的信息

(4)具体通过vxlan技术实现
 www.evoila.de/2015/11/06/what-is-vxlan-and-how-it-works

(5)处在vxlan的底层:underlay
   处在xxlan的上层:overlay
![](https://soulballad.coding.net/p/picgo/d/img/git/raw/master/2021/07/24/20210308214445.png)
